Система мониторинга водорода StableFlow

Система мониторинга водорода StableFlow

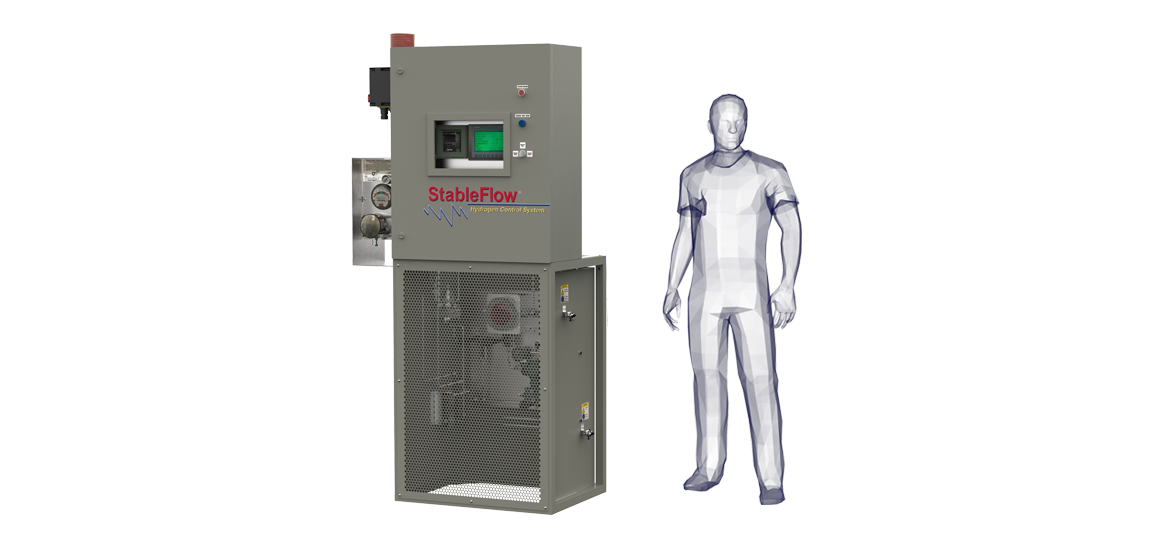

Система контроля состояния водорода StableFlow™ (StableFlow™ Hydrogen Control System) – это передовой продукт, позволяющий заводам отслеживать и активно управлять такими параметрами водорода в кожухе генератора, как чистота, давление и точка росы. Встроенные датчики концентрации водорода и углекислого газа позволяют заводам модернизировать оборудование для мониторинга водорода в соответствии с последними разработками для промышленных технологий, одновременно увеличив производительность генератора.

Она интегрируется в существующую инфраструктуру отбора проб газообразного водорода для проведения постоянного мониторинга и оптимизации давления, чистоты и температуры точки росы водорода. StableFlow – это не просто монторинг водорода, но выгодное вложение средств с быстрой самоокупаемостью. Система контроля состояния водорода StableFlow™ помогает производствам сэкономить до $1000/год/МВт мощности на топливные расходы!

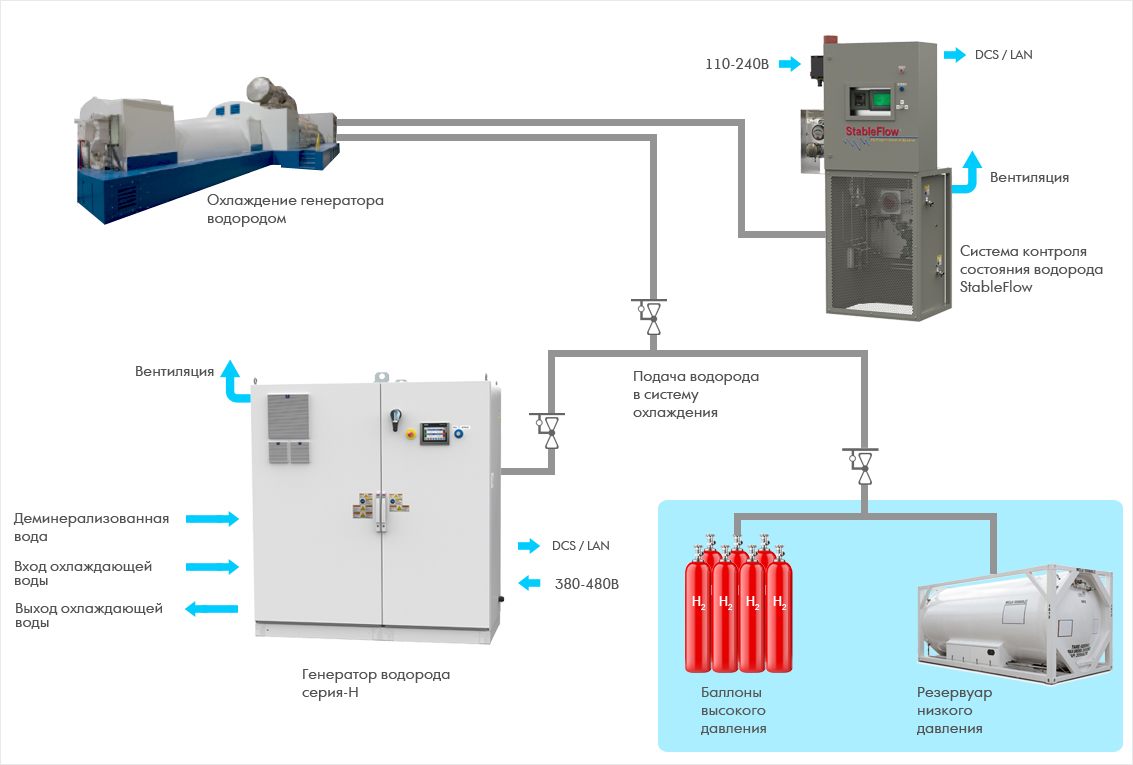

Охлаждение обмоток генератора водородом

Особенности продукта:

  • Оптимальная эффективность топлива
  • Максимальная мощность генератора
  • Больший срок службы генератора
  • Спроектирована с расчетом на простую установку и не требует остановки генератора

Технические характеристики системы мониторинга водорода

Системные функции
Постоянный мониторинг Чистота водорода (H2 в воздухе) и точка росы
Измерение и контроль Чистота водорода и точка росы при поддержании определенного давления
Мониторинг концентрации примесных газов Н2 в воздухе,
H2 в CO2,
воздух в CO2
Системные требования
Электрические характеристики От 110 до 240В, однофазное, 5А, 50 или 60 Гц
Входное давление водорода 1.7-5.2 бар
Вентиляционный воздух в корпусе установки Воздух установки ¼’’ Parker CPITM обжимной фитинг, < 16 л/м
(5.5-8.2 бар )
Качество вентиляционного воздуха Чистый, сухой воздух по iso 8573.1 class 5.4.5
Диапазон рабочих температур 4°С - 50°С
Коммуникации Ethernet RJ45
Водородные соединения на входе/выходе ¼’’ Parker CPITM обжимной фитинг
Характеристики системы
Габариты системы, ш х г х в (изделие / транспортировочная упаковка) 99 см x 58 см x 208 см / 119 см x 102 см x 229 см
Вес (изделие / транспортировочная упаковка) 170 кг / 332 кг
Стандартные возможности Полностью автоматическая.
Регистрация данных.
Дистанционные измерения.
Локальный операторский интерфейс.
Программное обеспечение stableflow.
Встроенный системный контроллер.
Стандартное размещение Внутри помещений, на полу, уровень ±3º
Датчик температуры точки росы
Рабочий диапазон температур -80°C до +20°C (0.5 ppmv мин.)
Точность ±3ºC или лучше (±0.015 ppmv)
Воспроизводимость ±0.5ºC или лучше (±0.002 ppmv)
Время отклика < 10 секунд для шага изменения влажности 63% (цикл увлажнения или осушения)
Мониторинг чистоты водорода
Метод измерения Вибрирующий элемент
Время отклика < 10 с
Линейность ± (0.001 + 1% от установленного диапазона)
Воспроизводимость ±0.001
Долгосрочная стабильность ±0.003/месяц
Датчик давления
Рабочий диапазон давлений 0-6.9 бар
Диапазон рабочих температур От -30°с до + 50 °с
Точность ±0.25% от полной шкалы
Выходы 4-20 MA
Сигналы Давление,
чистота,
точка росы,
положение выпускного клапана
Выход 4-20 Mа DC
Загрузка пользователя ≤ 600 ом макс.
Шкала 4-20 mA Давление: 0-6 бар
Точка росы: от -80°C до + 20 °C
Н2 в воздухе: от 85 до 100%
Позиция клапана (открыто): от 100 до 0%
Соответствие стандартам безопасности и нормативам
CSA/EN/IEC/UL 61010-1, NFPA 70 (NEC), NFPA 79, NFPA496; EN/IEC 60204-1, EN/ISO 12100-1, EN/ISO 12100-2, EN 1127-1, EN 50014, EN 5020, IEC 60079-0, EN/IEC 60079-1, EN60079-2, IEC 60079-11, IEC 60079-14
Классификация помещения: Class 1, Div 2 / Zone 2
Для получения инструкций по надлежащей установке проконсультируйтесь с пользовательским отделом Proton Onsite. Технические характеристики могут быть изменены.
